제10강. 3D파일(STL) 보정프로그램(Netfabb)

author
이장훈
date
15-11-10 08:21
hit
2,097

 http://www.netfabb.com/downloadcenter.php?basic=1 [465]

 https://netfabb.azurewebsites.net/ [464]


제10강. 3D모델링 STL파일 보정프로그램 Netfabb


Mathematica(혹은 기타 3D모델링 프로그램)로 Graphics3D를 설계하여 STL변환한 파일은 3D프린팅시 일부 오류(겹쳐 있는 두 개체의 교차부분, 수치적인 오차로 인한 매끄럽지 못한 이음, 닫혀있는 부분의 작은 구멍 등)가 있을 수 있습니다. 이러한 부분은 아무리 능숙한 Mathematica 사용자라도 이를 수정하는 것은 여간 불편한 일이 아닙니다. 이를 쉽게 보정하여 주는 프로그램 Netfabb를 소개합니다. 아래 화면을 클릭하면, 해당 사이트로 이동하며 자신의 OS에 맞게 다운로드, 설치가 가능합니다.

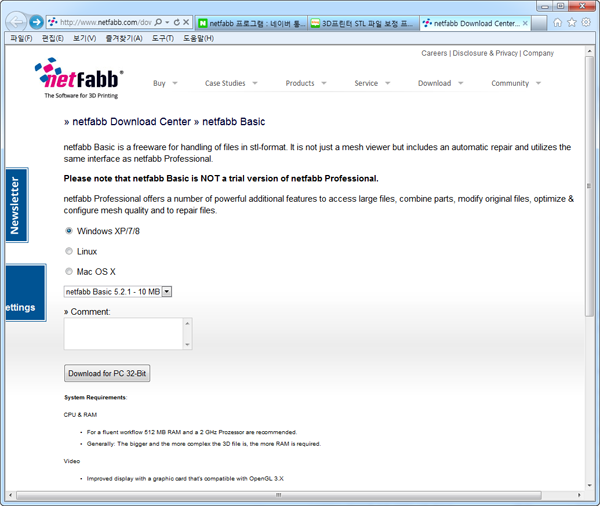

1. 다운로드 사이트

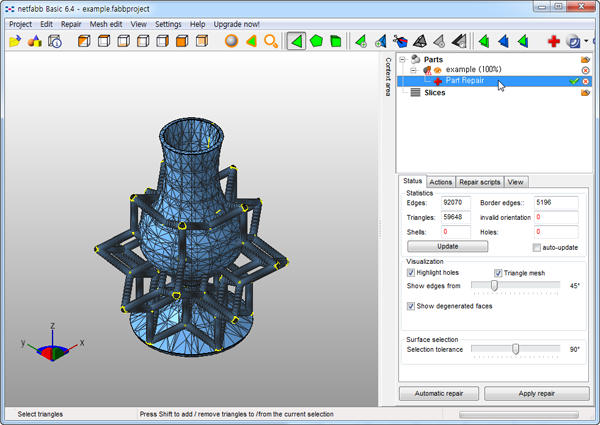

2. 다운로드 후, STL 보정 및 저장방법 (아래 화면과 같이 쉽게 보정됩니다.)

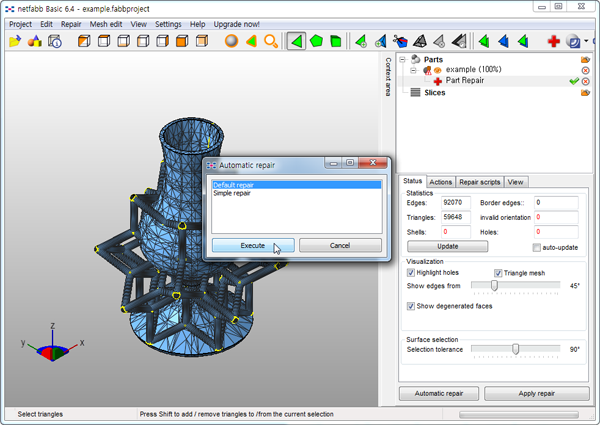

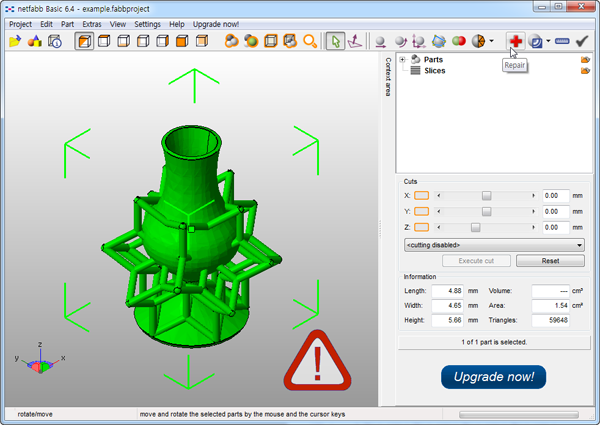

4_auto repair_시행.png

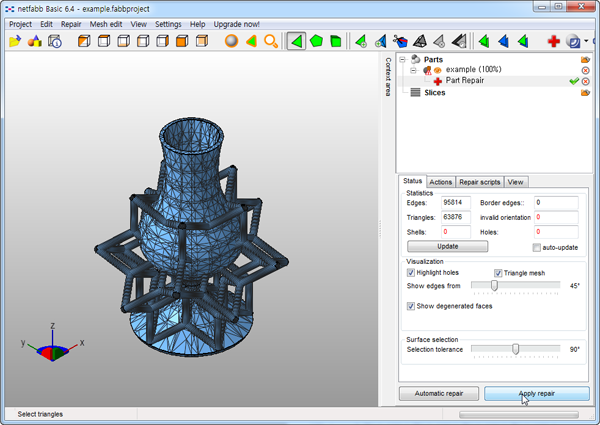

6_apply repair클릭.png

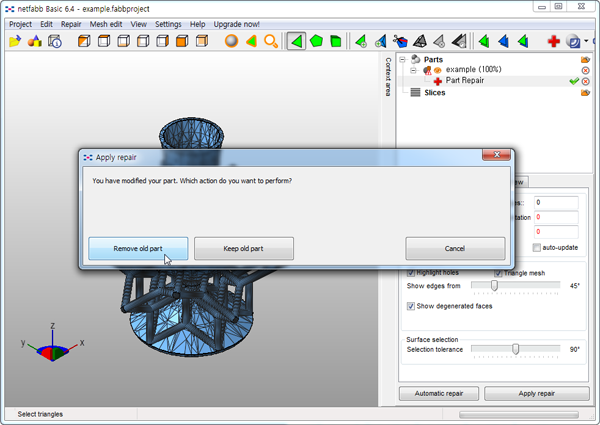

7_remove old part클릭.png

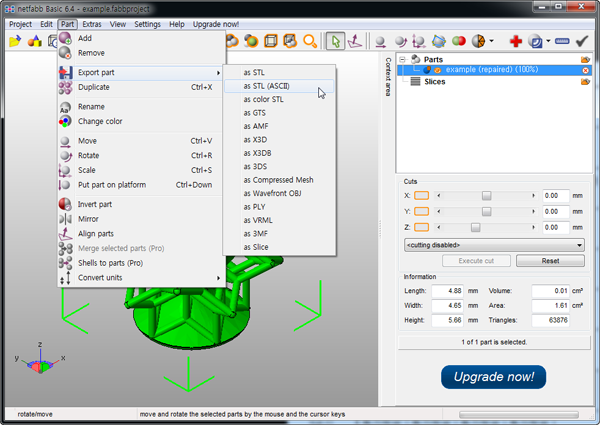

9_STL로 내보내기.png

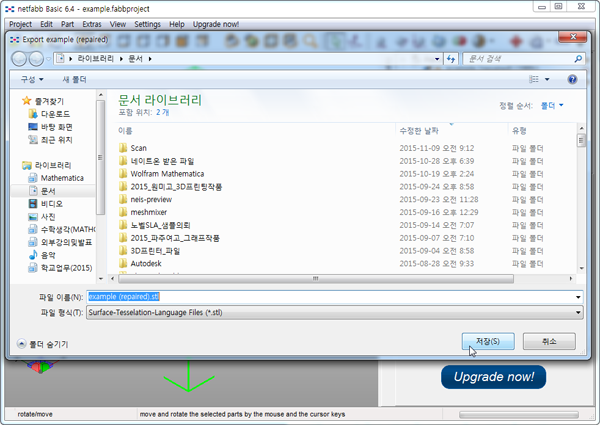

10_파일명(repaired)로 STL 저장.png

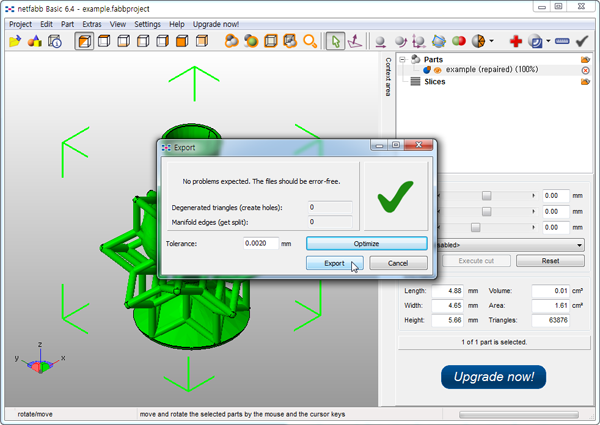

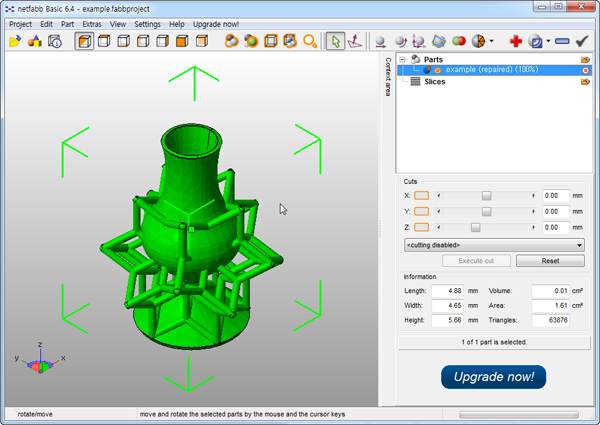

12_최적화후의 모습.png

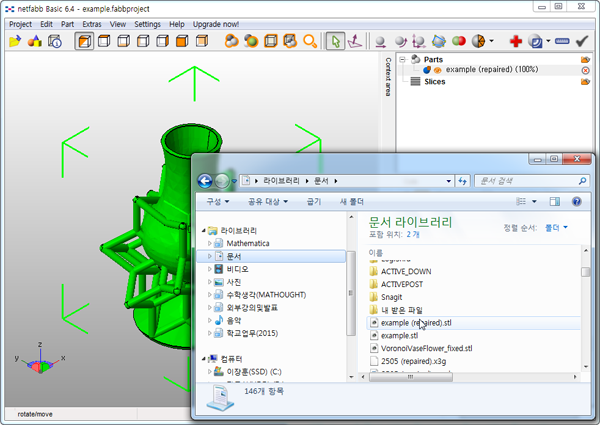

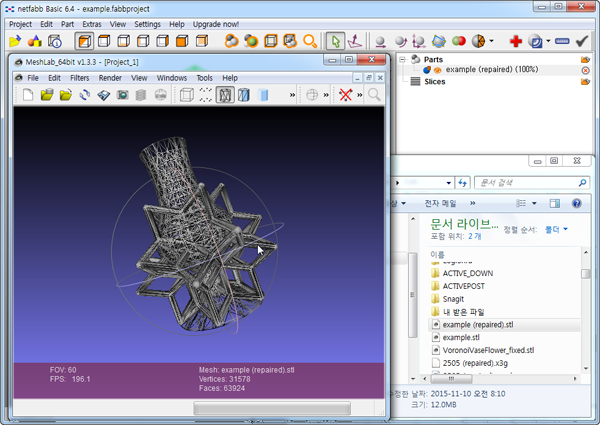

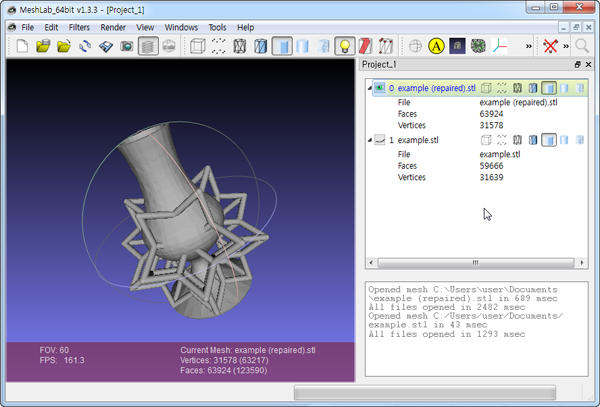

13_보정된 STL파일 열어보기.png
