본 연구는 2014~2016 경기도교육청 일반고 역량강화사업으로 시행하는 수학과 융합교육활동입니다.


제8강. 3D프린팅 온도와 속도제어(품질향상)

author
이장훈
date
15-11-02 06:45
hit
1,542

▶ 제8강. 3D프린팅에서 출력 품질 향상을 위한 온도와 속도제어(동영상)

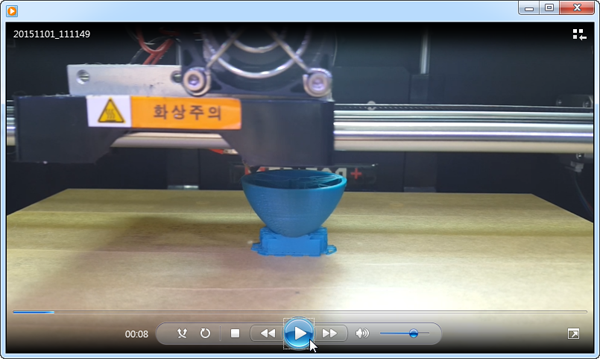

수평부분의 출력은 적층형(FDM) 프린터의 한계 : 거리가 짧다면? 빠른속도로 극복한다!

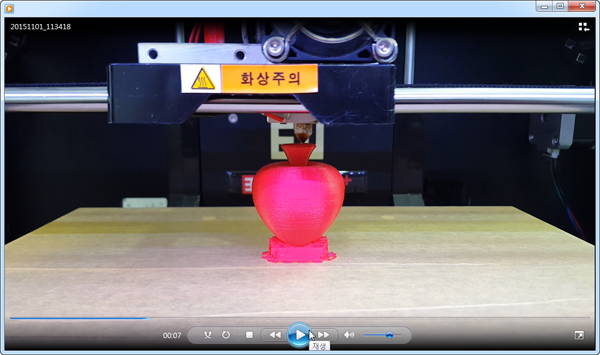

허공부터 시작되는 중간층의 출력은? 지지대(Support)를 추가작도한다!!

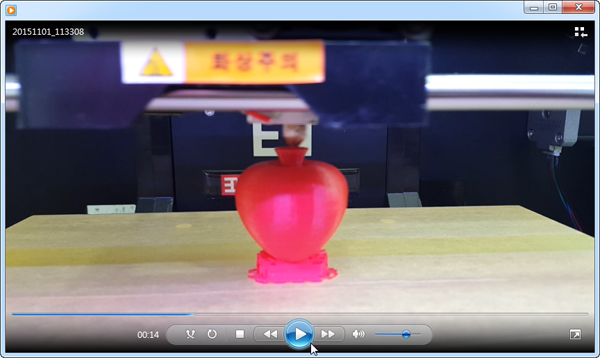

단, 지지대가 너무 가늘고 높으면... 출력시 진동과 충격에 흔들려 쓰러지고 부러진다!!

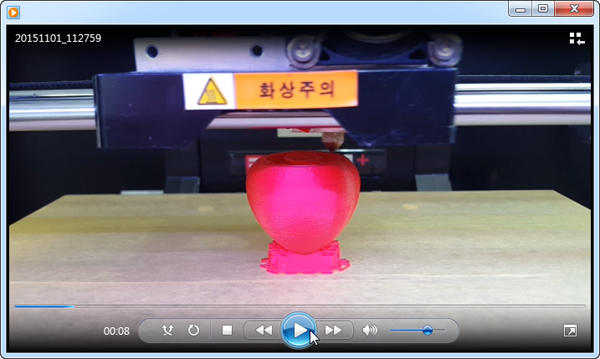

미세한 부분(크기)의 출력은 적층형(FDM) 프린터의 한계 : 온도와 속도를 낮추며 관찰한다!!



3D프린팅의 성공적 출력은 모델링(S/W설계)이 가장 중요하지만,
중력을 고려한 온도와 속도의 제어 등 기계적인 조절도 함께 이루어져야 합니다!!

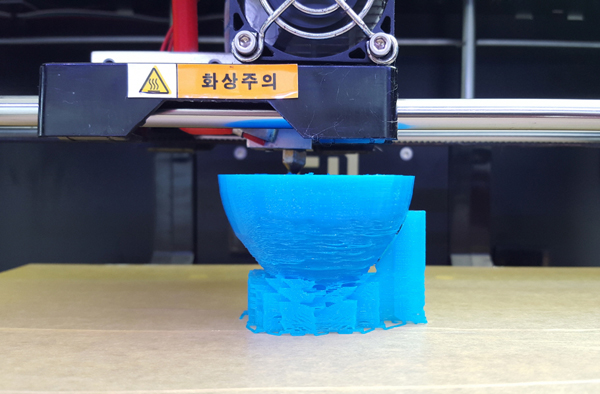

위 사진의 아래쪽과 위쪽의 출력품질을 비교해 봅니다. 하단은 PLA 온도 215도, 속도 100mm/s 이며, 상단은 온도 200도, 속도 70mm/s 입니다. 확연하세 표면의 출력품질(흘러내림)이 좋아짐을 확인할 수 있습니다. 온도와 속도의 적정값은 필라멘트의 제작업체, 종류(PLA, SPLA, ABS 등)와 색상에 따라 다르기에 처음에는 직접 관찰해보셔야 합니다.




회원 이장훈님의 한마디 2015/11/02 06:57

위의 화면(사진)을 클릭하면 해당되는 설명을 동영상으로 볼 수 있습니다. 본 출력물은 학생들이 Mathematica로 제작 설계한 STL파일을 출력하며 학생들 스스로 해결하였던 문제점들을 정리, 설명해놓은 것입니다.
