[사전연구] Mathematica Export 3D Printing STL Format

author
이장훈
date
14-06-16 11:00
hit
2,003

 print3D.stl (4.3M) [3] DATE : 2014-06-16 14:04:04

 print3D(s).stl (292.3K) [1] DATE : 2014-06-18 13:41:51

 http://meshlab.sourceforge.net/ [455]

 http://www.mathought.com/bbs/board.php?bo_table=03_6&wr_id=547 [475]


현재는 3D Printer의 미구입상태로 이루어지는 이론연구의 내용입니다.
따라서 3D Printer 구입전까지는 출력 의뢰를 통해 성공과 실패의 결과를 연구 History로 기록합니다.

Mathematica Export 3D Printing STL Format.png

3D 프린팅 시연 결과 : 실패


원인분석

현재는 수학생각이 3D 프린터 연동의 가능성을 알아보기 위하여, 3D 프린터 판매업체 에디슨社에 샘플 출력을 요청하였습니다. 그러나, 디자이너 말씀에 의하면, Mathematica로 제작된 위의 STL 파일은 직교하는 두 원통의 STL 데이터는 단일 개체가 아닌, 각각 1개의 개체씩 총 2개의 개체로 Cross된 상태라고 합니다. 3D 프린터는 단일개체로 연결되어 있어야 한다는데... 이해는 갑니다. 이것이 다음 단계의 과제인 듯 합니다.

연구과제1. 좀 더 쉽게 접근해 보자. Plot3D, ParametricPlot3D, ContourPlot3D, RegionPlot3D를 이용하여 더욱 단순한 하나의 Graphics3D 부터 3D 프린팅의 가능여부를 점검해 본다.

연구과제2. Mathematica로 두 Graphics3D 개체를 함께 결합하여 만들었을 때, 3D 프린터에서 요구하는 하나의 연결된 단일개체를 Mathematica 상에서 어떻게 처리하여 STL로 변환할 것인가?


(참고) 일단은 아쉬운대로 제가 보내드린 print3D.stl 파일을 에디슨社의 디자이너께서 3D 전용 프로그램으로 편집(맞붙임 작업)을 거쳐 3D 출력한 결과를 보여드립니다.

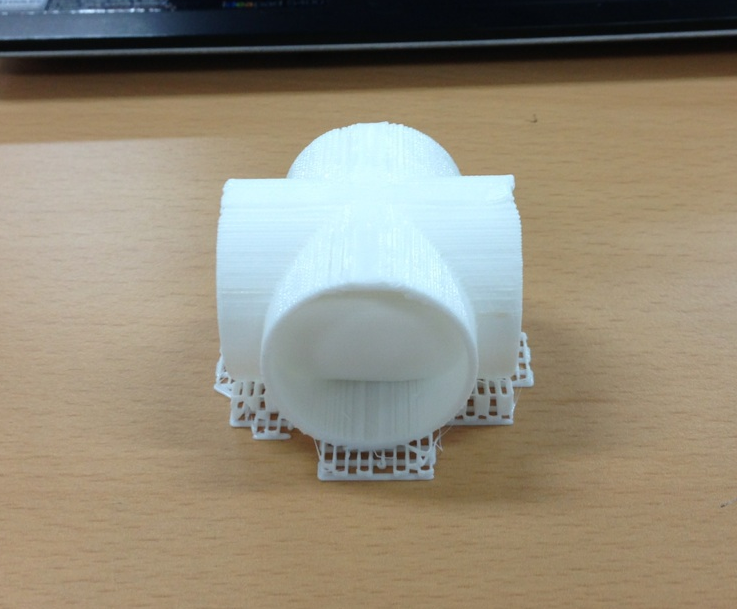

직교하는 두 원통 교차(3D프린팅_출력의뢰_1).png

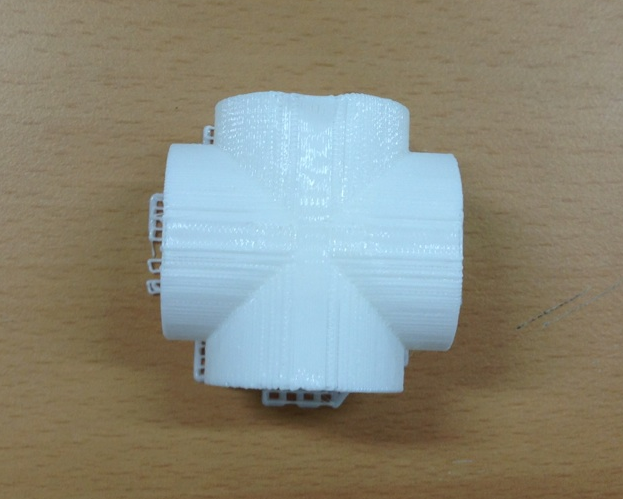

직교하는 두 원통 교차(3D프린팅_출력의뢰_3).png
