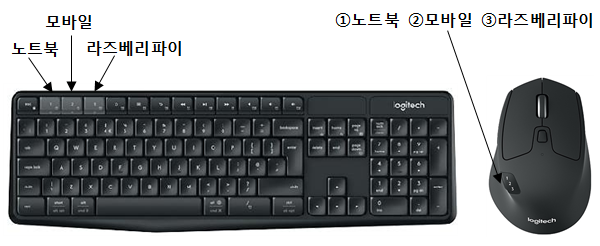

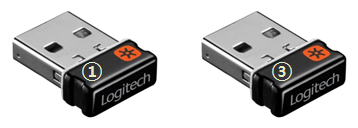

나는 스위칭 버튼을 ①노트북 ②모바일 ③라즈베리파이 처럼 자주 사용하는 순서대로 연결할 것이며, 연결방식은 ①유니파잉(노트북) ②블루투스(모바일) ③유니파잉(라즈베리파이)으로 할 것이다. 이렇게 유니파잉 연결을 2개 장치에 연결하기 위해서는 기본제공되는 1개의 유니파잉 리시버가 1개 더 필요하다. 이는 평소에 사용하였던 로지텍 유니파잉 리시버를 사용하면 된다. 유니파잉 리시버에 연결할 장치번호 ①, ③을 잘 표시하여 혼선이 없도록 하자.

이제, ①노트북에 유니파잉 ①리시버를 연결한다. 연결하는 방법은 로지텍의 unifying software를 설치하고, 실행하여 안내에 따라 키보드와 마우스를 연결 하면 된다. 단, 반드시 키보드와 마우스를 스위칭 버튼을 이용하여 버튼①을 선택하고 연결(스위칭 버튼 ①의 흰색 불이 깜빡인다.)해야 매칭이 된다.

이번에는 ③라즈베리파이에 사용할 유니파잉 리시버를 세팅하자. 현재 노트북에 꽃혀있는 ①리시버를 분리하고, 유니파잉 ③리시버를 꽃는다. 이후, 키보드와 마우스를 스위칭 버튼을 사용하여 버튼③으로 선택하여 놓은 후, 로지텍의 unifying software를 실행하여 안내에 따라 키보드와 마우스를 연결 하면 매칭된다. 지금 세팅한  ③리시버를 ③라즈베리파이에 연결해 놓고 필요시 키보드와 마우스의 스위칭 버튼을 ③으로 바꿔주기만 하면 ③라즈베리파이에서의 장치 사용이 활성화 된다. 물론, 이때 기존의 연결되어 사용한 장치에서의 키보드ㆍ마우스 연결은 자동 해지 된다.

마지막으로 ②모바일에 사용할 블루투스 연결(페어링)을 하여 보자. 키보드와 마우스를 스위칭 버튼을 사용하여 버튼②로 선택하여 놓은 후, 모바일과 블루투스 페어링을 해 주면 된다. 페어링 모드는 스위칭 버튼②가 선택된 상태에서 3초이상 길게 눌러주면 흰색 불이 빠르게 깜빡거리며 페어링 모드 진입이 된다.

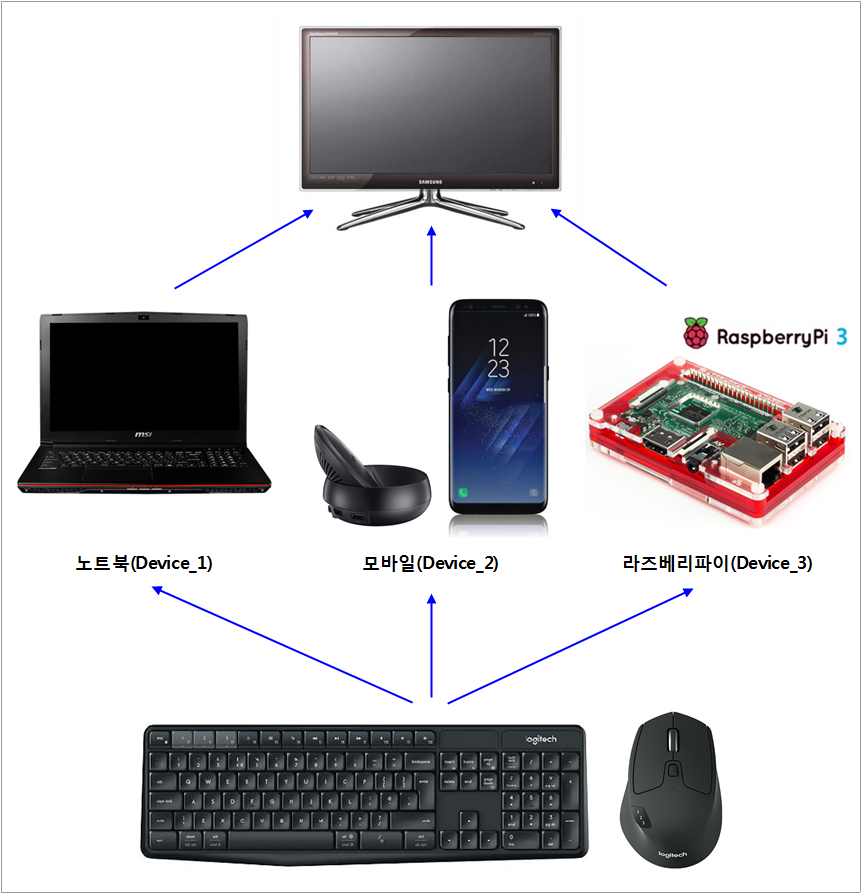

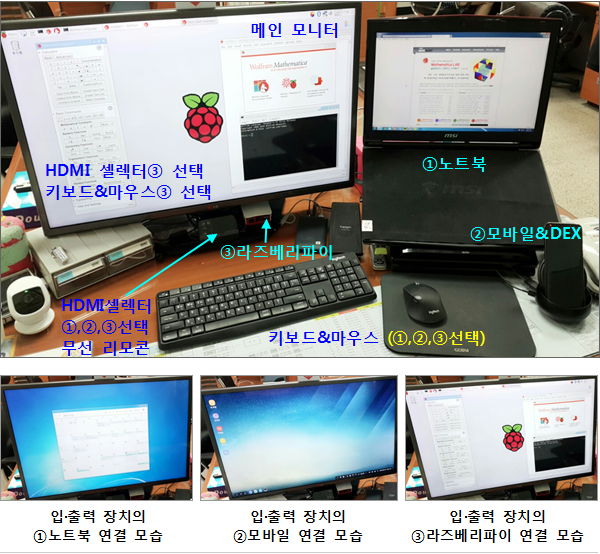

이렇게 하여 하나의 키보드ㆍ마우스 입력장치를 3대의 PC,  ①노트북 ②모바일 ③라즈베리파이 로의 연결이 모두 끝났다. 이제, 키보드ㆍ마우스의 스위칭 버튼만으로 3대의 PC에 자유롭게 연결을 전환해 가면서 사용할 수 있는 무선의 편리함을 경험할 수 있다. ^^

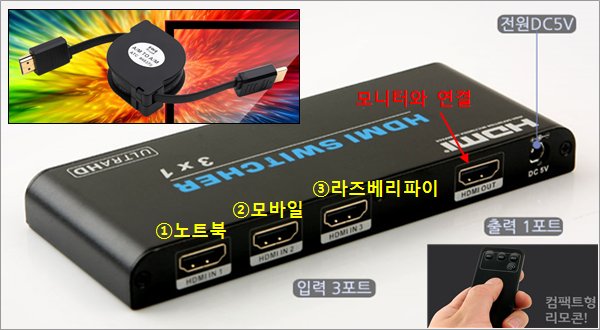

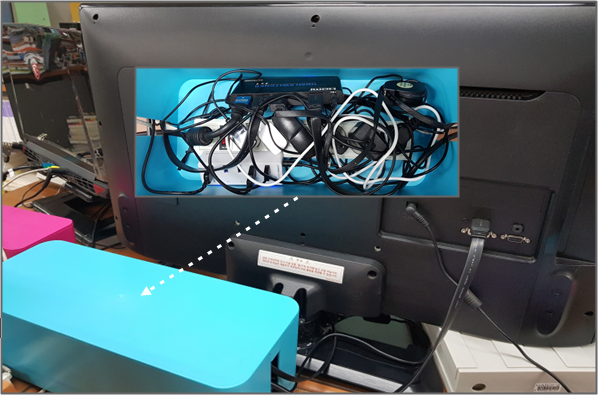

우선은 위의 그림과 같이 HDMI 셀렉터(PV991)와 총 4개의 HDMI 케이블이 필요하다. 그러나 HDMI 케이블은 상당히 두껍고, 그 선을 관리하기가 여간 지저분하지 않을 수 없다. 그래서 선택한 것이 가까운 두 지점의 HDMI 케이블 연결을 수월하게 해 줄 자동감김형 HDMI 케이블(양방향 Positive 단자를 선택해야 한다.)을 선택하였다. 이 케이블은 네이버 등에서 쉽게 검색할 수 있으며, 두꺼운 라운드형이 아닌 얇고 넓은 평면형 케이블로 관리가 수월하다.

연결은 단순하다. 각 HDMI 케이블의 양측 Positive 단자를 ①노트북⇔셀렉터①, ②모바일⇔셀렉터②, ③라즈베리파이⇔셀렉터③와 같이 연결하고, 셀렉터의 HDMI OUT 단자에 나머지 하나의 HDMI 케이블을 모니터와 연결하면 된다. HDMI 셀렉터(PV991)는 전자식으로 전원을 연결하고, IR리모콘으로 디스플레이 할 장치를 선택하면, 모니터의 화면이 자동으로 변환되어 나타난다.
